Ne veste, kaj je zaslon na dotik? Vedeli boste, ko boste to prebrali

V dobi hitrega tehnološkega napredka,na dotik zaslonovso postali temeljni sestavni del različnih elektronskih naprav, ki se pogosto uporabljajo v pametnih telefonih, tabličnih računalnikih, avtomobilskih zaslonih in industrijski opremi.

Pojav zaslonov na dotik

Zasloni na dotik so dejansko že dlje, kot si lahko predstavljamo.

Koncept tehnologije zaslona na dotik je bil prvič predlagan v 40. letih prejšnjega stoletja, prvi pravi zaslon na dotik pa je leta 1965 ustvaril Eric Arthur Johnson, inženir v Royal Radar Company v Združenem kraljestvu. Johnson je sprva opisal svoj izum, ki ga zdaj imenujemo kapacitivni zaslon na dotik, v članku, objavljenem v elektronskih pismih.

Delovanje

Zaradi operativnega udobja so zasloni na dotik zamenjali miši in tipkovnice. Zasloni na dotik so inteligentne naprave, ki lahko prikazujejo informacije, komunicirajo s programirljivimi logičnimi krmilniki (PLC) in imajo pomnilniške in programirljive zmogljivosti. Prikažejo lahko status delovanja PLC, hitrost proizvodne linije in še več.

Načelo

Preprosto povedano, uporovnoZasloni na dotikZa nadzor prevodnosti zaslona uporabite zaznavanje tlaka. Njegova struktura je v bistvu film na vrhu stekla. Sosednje površine filma in stekla so prevlečene z ITO (indijevi kositrni oksidi), nano-indijevim kositrnim oksidom (ITO). ITO ima odlično prevodnost in preglednost. Ko se prst dotakne zaslona, ​​plast ITO na spodnjem filmu stopi v stik z ito plastjo na zgornjem steklu. Nato senzor prenaša ustrezen signal, ki se v procesor pošlje skozi pretvorbo. Ta signal se nato pretvori v vrednosti x in y na zaslonu, pri čemer dokonča klik in jih prikaže na zaslonu.

Če želite obratovati, se morate s prstom ali drugim predmetom najprej dotakniti zaslona na dotik, nameščenem na sprednji strani zaslona. Sistem nato poišče in izbere informacije na podlagi ikone ali lokacije menija, ki se je dotaknil prsta.

Glavne vrste zaslonov na dotik

Na podlagi njihovega načela delovanja in medija, ki se uporablja za prenos informacij, so zasloni na dotik razvrščeni kot: uporovni, infrardeči, infrardeči,

 površinski akustični val in kapacitiven.

Uporovni zasloni na dotik: Zaslon je sestavljen iz več-sestavljenega filma, ki ustreza površini zaslona. Na površini ima osnovno plast stekla ali pleksi stekla in prozorno prevodno plast. Zgornja plast je prekrita z utrjeno, gladko, odporno na praske, plastične plasti. Notranja površina je prevlečena tudi s prozorno prevodno plastjo. Številni drobni (manj kot tisoč palčni) prozorni distančniki ločujejo dve prevodni plasti za izolacijo. Ključ do uporovnih zaslonov na dotik je v materialni tehnologiji.

Uporne vrste in aplikacije na dotik

Uporovni zasloni na dotik delujejo v popolnoma izoliranem okolju, imuni na prah in vlago. Dotaknite se jih lahko s katerim koli predmetom in jih lahko uporabite za pisanje in risanje. So še posebej primerni za industrijski nadzor in uporabo pisarniške uporabe z omejenim osebjem.

Vrste:

Uporni zasloni na dotik so razvrščeni kot štiri-, pet- ali šest-žični večnamenski uporovni zasloni na dotik, odvisno od števila zatičev.

Zasloni na dotik površinskega akustičnega vala:

Plošča na dotik površinskega akustičnega valovnega zaslona je lahko ravna, sferična ali valjasta steklena plošča, nameščena na sprednji strani CRT, LED, LCD ali drugega zaslona. Ta steklena plošča je preprosto kaljeno steklo; Za razliko od drugih tehnologij na dotik, nima nobenega filma ali prekrivanja. Stekleni zaslon ima navpične in vodoravne ultrazvočne pretvornike pretvornikov na zgornjem levem in spodnjem desnem vogalu, medtem ko sta na zgornjem desnem kotu nameščena dva ustrezna ultrazvočna sprejemna pretvornika.

Štirje robovi steklenega zaslona so vgravirani z natančno razporejenimi odsevnimi črtami pod 45-stopinjskim kotom, ki se v gostoti povečujejo.

Kako deluje: oddajni pretvornik pretvori električni signal, ki ga krmilnik pošlje skozi kabel zaslona na dotik v akustično energijo, ki se nato prenaša na levo površino. Natančne odsevne črte na dnu stekla odražajo akustično energijo navzgor in jo enakomerno odražajo. Akustična energija nato potuje po površini zaslona, ​​kjer jo z odsevnimi črtami osredotočajo v desno črto zgoraj in se širijo na sprejemne pretvornike na osi x. Sprejemni pretvorniki pretvorijo vrnjeno površinsko akustično valovno energijo v električni signal.

Prednosti:

1. Površinski akustični valovni zasloni so odporni na vibracije, zaradi česar so primerni za javne prostore.

2. Tehnologija površinskih akustičnih valov ponuja drugo značilnost: hitrost odziva, najhitrejša od vseh zaslonov na dotik in gladek občutek. 3. Tretja značilnost tehnologije površinskega akustičnega vala (SAW) je njegova stabilna zmogljivost. Ker je načelo tehnologije SAW stabilno, krmilnik zaslona na dotik izračuna položaj dotika z merjenjem položaja oslabljenega trenutka na časovni osi. Zato so žage na dotikih izjemno stabilnih in ponujajo zelo visoko natančnost.

4. Četrta značilnost žaga na dotik je, da lahko krmilna kartica razlikuje med kapljicami prahu in vode, prstom in količino dotika.

5. Peta značilnost žaga na dotik je njihov odziv z osi tretje osi, znan tudi kot odziv na osi tlaka. To je zato, ker večja kot je sila, ki se uporabnik dotakne zaslona, ​​širši in globlje je zareza slabljenja v prejetih obliki signala.

Slabosti: Slabost žaga na dotik je, da kapljice prahu in vode na površini zaslona na dotik blokirajo prenos žaga. Medtem ko lahko pametna kartica krmilnika to zazna, kopičenje prahu na določeno raven znatno zmanjša signal, kar povzroči, da zaslon na dotik žaga postane počasen ali celo ne deluje. Zato žage za zaslone na dotik ponujajo modele, odporne proti prahu. Po drugi strani je priporočljivo, da si zapomnimo redno čiščenje zaslona na dotik letno.

Kapacitivni zasloni na dotik

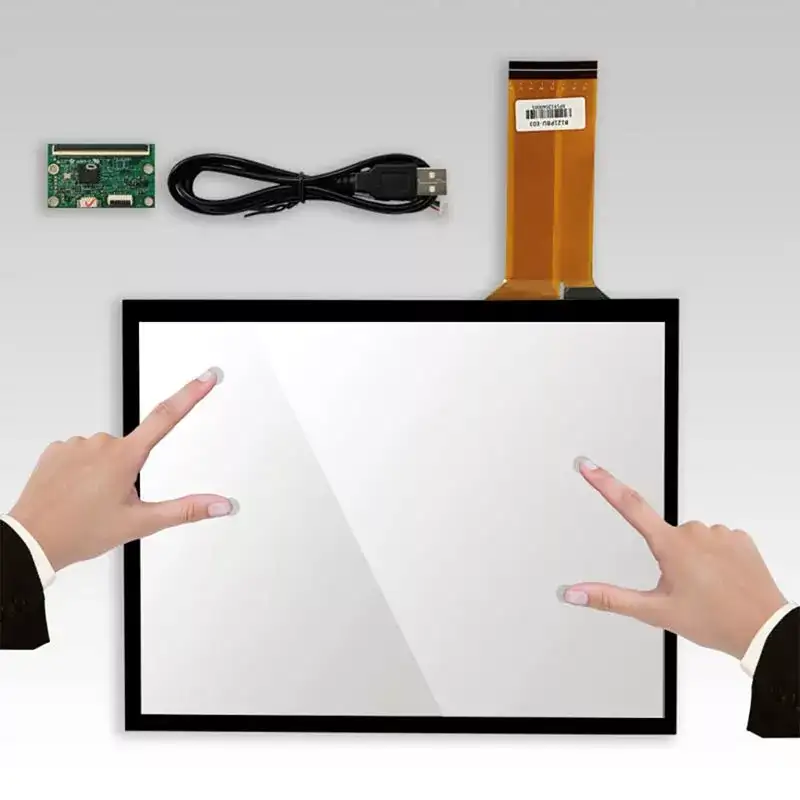

Kapacitivni zasloni na dotik so v prvi vrsti izdelani tako, da stekleni zaslon premažemo s prozornim filmom in nato prevozno plast pokrijemo z zaščitnim steklom. Ta zasnova dvojnega stekla temeljito ščiti prevodno plast in senzor. Poleg tega so na vseh štirih straneh zaslona na dotik nameščene ozke elektrode, kar ustvari električno polje z nizko napetostjo v prevodni plasti. Ko se uporabnik dotakne zaslona, ​​se kondenzator sklopka tvori med uporabnikovim električnim poljem, prstom in prevodnim slojem. Tok, ki ga ustvarijo elektrode, teče v točko dotika, pri čemer je toka sorazmerna z razdaljo med prstom in elektrodami. Krmilnik za zaslonom na dotik izračuna velikost in razmerje toka, da natančno določi lokacijo točke dotika.

Infrardečena dotik zaslonovso poceni, enostavni za namestitev in zelo občutljivi tako na lahke kot na hitre dotike. Ker pa se infrardeči zasloni na dotik opirajo na infrardečo svetlobo za zaznavanje, lahko spremembe zunanje razsvetljave, kot so sončna svetloba in notranje luči, vplivajo na njihovo natančnost. Poleg tega infrardeči zasloni na dotik niso vodoodporni ali dovzetni za umazanijo. Vsak majhen tuji predmet lahko povzroči napake in vpliva na njihovo delovanje, zaradi česar je neprimerni za uporabo na prostem ali javnosti. Ne glede na to, ali gre za množično proizvodnjo ali prilagojene storitve, proizvajalci zaslona na dotik nenehno inovirajo in optimizirajo svoje procese in storitve, da zadovoljijo različne potrebe znotraj in zunaj industrije, s čimer omogočajo strankam prvovrstno izkušnjo na dotik na dotik. Razumevanje teh edinstvenih prodajnih točk vam bo pomagalo bolje dojeti temeljno znanje o industriji zaslona na dotik.
