Poglobljena analiza LCD Mura: vzroki, mehanizmi in strategije izboljšav

Na svetovnem trgu zaslonske tehnologije,LCD (zaslon s tekočimi kristali)ostaja glavna izbira za potrošniško elektroniko, industrijsko krmiljenje, avtomobilske zaslone in druga področja zaradi svoje zrele tehnologije, stabilnega delovanja in visoke stroškovne učinkovitosti. Vendar pa Mura (japonski izraz, ki pomeni "neenakomernost"), pogosta vizualna napaka v izdelkih LCD, resno ne vpliva samo na enakomernost zaslona in uporabniško izkušnjo, ampak lahko povzroči tudi spore glede kakovosti in izgube stroškov pri zunanjetrgovinskih naročilih. Danes se bomo poglobili v njegove vzroke, načela in rešitve, da bi vam pomagali bolje razumeti zaslone LCD in uporabnikom po vsem svetu zagotoviti boljšo vizualno izkušnjo.

Globoko razumevanje mehanizma oblikovanja Mure in vzpostavitev celovitega sistema izboljšav sta postala ključna vprašanja za industrijo zaslonov za povečanje konkurenčnosti izdelkov.

I. Glavni vzroki LCD Mura: večdimenzionalna sledljivost od proizvodnje do uporabe

LCD Mura se kaže kot barvno odstopanje, neenakomerna svetlost ali pikčaste nepravilnosti na zaslonu, ki so še posebej očitne pod enobarvnimi ozadji (zlasti belimi in sivinskimi zasloni). Njeni vzroki se prepletajo s celotnim procesom izdelave izdelka, transporta, skladiščenja in terminalske aplikacije.

(1) Natančne napake v proizvodnih procesih

Večplastna struktura LCD (vključno z osvetlitvijo ozadja, plastjo tekočih kristalov, barvnim filtrom, filmom za poravnavo itd.) zahteva na desetine natančnih postopkov. Že manjša odstopanja v kateri koli povezavi lahko povzročijo Muro. Ostanki nečistoč zaradi neustreznega čiščenja podlage in odstopanja v natančnosti poravnave barvnega filtra (odstopanje ±1 μm lahko vpliva na zaslon) bodo povzročili neravnovesje razmerja RGB slikovnih pik; mehurčki ali neenakomerna razporeditev molekul med vbrizgavanjem tekočih kristalov, pa tudi vdor vlage, ki ga povzroči nezadostna tesnost tesnilne mase med pakiranjem, bodo poškodovali optično konsistenco plasti tekočih kristalov; neenakomerna porazdelitev distančnikov (ključnih komponent, ki nadzorujejo celično vrzel) neposredno vodi do nenormalne celične vrzeli (debelina celice s tekočimi kristali), ki tvori svetlost ali barvne lise.

(2) Zunanji učinki mehanskih in okoljskih obremenitev

LCD moduliso zelo občutljivi na zunanji stres. Stiskanje in padec med transportom ali nezadostna reža med sestavljanjem celotnega stroja lahko povzroči, da se Cell Gap zmanjša pod pritiskom – ko je pritisk visok, je prepustnost treh osnovnih barv RGB znatno zmanjšana, kar tvori črne lise; ko je pritisk zmeren, se prepustnost rdeče in zelene svetlobe bolj očitno zmanjša, medtem ko je modra svetloba relativno izrazita, kar povzroči modre lise. Poleg tega okolja z visoko temperaturo in vlažnostjo pospešijo staranje molekul tekočih kristalov in oslabitev delovanja filma za poravnavo, medtem ko lahko elektrostatična razelektritev (ESD) poškoduje pogonsko vezje, kar posredno povzroči Muri podobne napake.

(3) Nenormalno delovanje pogona in materialov

Okvare pogonskega tokokroga so pomembni električni vzroki Mure. Kratki stikiTFT (tankoplastni tranzistor), bo oksidacija linije ali nedosledna impedanca povzročila motnje v prenosu signala, kar bo povzročilo nenormalno barvno kontrolo ustreznih slikovnih pik. Prav tako ni mogoče prezreti materialnih napak – poškodbe matrične pike vodilne plošče za osvetlitev ozadja, lokalne razlike v prepustnosti polarizatorjev ali nezadostna čistost tekočih kristalnih materialov se lahko povečajo v vidno Muro z optičnim prenosom.

II. Osnovni mehanizem nastanka Mure: sinergijsko neravnovesje optike in strukture

Bistvo zaslona LCD je proces uravnavanja prepustnosti svetlobe in barvne kombinacije z nadzorom odklona molekul tekočih kristalov skozi električna polja. Nastanek Mure je v bistvu izpad tega sinergijskega mehanizma.

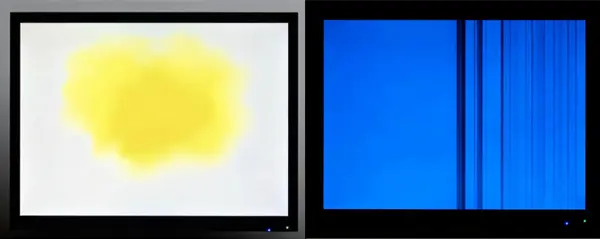

Med normalnim delovanjem se bela svetloba, ki jo oddaja osvetlitev ozadja, homogenizira s filmom difuzorja, pretvori v polarizirano svetlobo v eno smer skozi polarizator, nato jo odbije plast tekočih kristalov, loči barvni filter in na koncu tvori enotne barve. Ko se Cell Gap spremeni zaradi stiskanja ali neenakomerne porazdelitve distančnika, odklonski kot molekul tekočega kristala odstopa od načrtovane vrednosti, kar vodi do nenormalne prepustnosti svetlobe in stanja polarizacije – zmanjšanje Cell Gap spremeni optično razliko v poti, kar povzroči neravnovesje v absorpcijskem razmerju RGB svetlobe različnih valovnih dolžin in tvori barvno odstopanje; povečanje Cell Gap lahko povzroči rumenkasto Muro.

Poleg tega okvare pogonskega vezja povzročajo lokalno popačenje električnega polja, kar preprečuje, da bi se molekule tekočih kristalov odklonile po navodilih, kar povzroči svetlost ali barvni kontrast med slikovno piko na tem območju in okolico; vdor nečistoč ali vlage poruši razporeditveno stabilnost molekul tekočih kristalov, pri čemer nastanejo nepravilna optična sipana območja, ki so videti kot oblak ali pike kot Mura.

III. Strategije sistematičnega izboljšanja: od nadzora vira do garancije na koncu

Rešitev za Muro zahteva vzpostavitev celovitega sistema »preprečevanje-odkrivanje-popravilo-optimizacija«, ki združuje nadgradnjo proizvodnega procesa, krepitev standardov kontrole kakovosti in prilagoditev aplikacijskega scenarija za doseganje kakovostnega zaprtega kroga.

(1) Konec proizvodnje: Optimizacija procesa in preprečevanje izvora

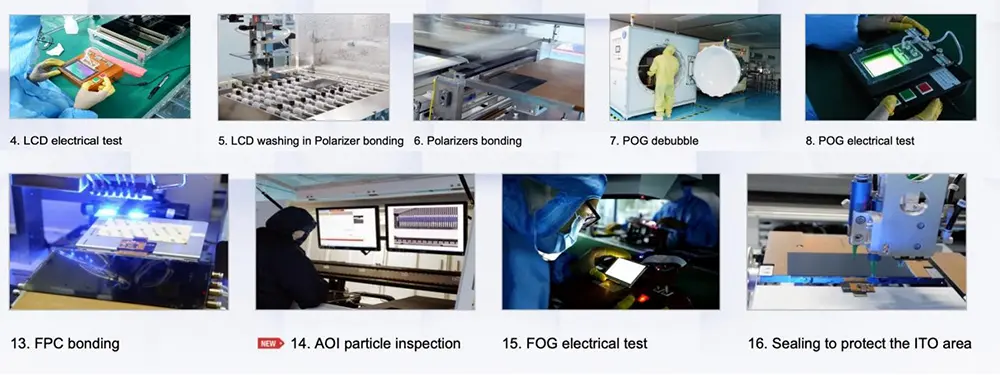

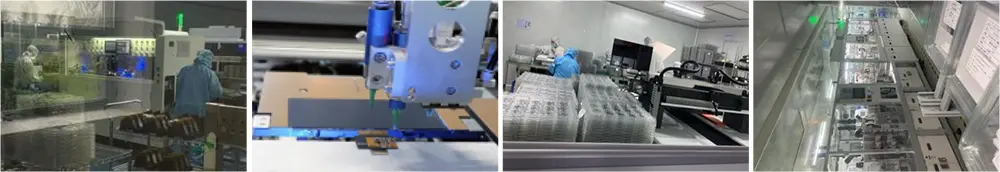

● Nadgradnja natančne proizvodne opreme: Sprejmite visoko natančne sisteme za čiščenje podlage (kot je tehnologija plazemskega čiščenja), da zmanjšate stopnjo ostankov nečistoč, uvedite opremo za samodejno poravnavo barvnih filtrov za nadzor natančnosti poravnave znotraj ±0,5 μm; optimizirajte postopek vbrizgavanja tekočih kristalov, da zmanjšate nastajanje mehurčkov.

● Okrepite kontrolo kakovosti med procesom: uvedite sisteme pregledovanja strojnega vida po ključnih procesih v kombinaciji s kvantitativno analizo JND (Just Noticeable Difference), da dosežete natančno identifikacijo Murinih napak; izvedite 100-odstotni pregled porazdelitve distančnikov in enakomernosti celične vrzeli, da preprečite pretok okvarjenih izdelkov v naslednji proces.

● Nadgradite nadzor materiala: izberite materiale s tekočimi kristali visoke čistosti in visokokakovostne filme za poravnavo, filtre, vzpostavite mehanizme za pregled vzorčenja materiala dobavitelja in odpravite težave s serijami, ki jih povzročajo napake v surovinah.

(2) Dobavna veriga: Zaščita pakiranja in transporta

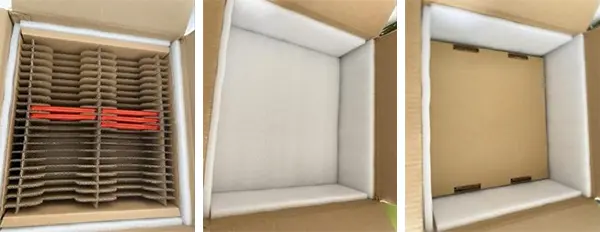

Za značilnosti zunanjetrgovinskega transporta na dolge razdalje uporabite antistatično in protistiskalno zasnovo medpomnilnika, dodajte trde zaščitne plasti med module in embalažne škatle, da preprečite zunanje vplive med prevozom; nadzorujte temperaturo in vlažnost okolja embalaže (priporočeno 15-30 ℃, vlažnost 40%-60%), da preprečite vdor vlage. Hkrati optimizirajte konstrukcijsko zasnovo med sestavljanjem celotnega stroja, da zagotovite razumno režo v smeri Z med modulom LCD in ohišjem ter se izognete lokalnim motnjam in stiskanju.

(3) Konec terminala: Navodila za uporabo in poprodajna podpora

Strankam v tujini zagotovite smernice za uporabo LCD-ja, razjasnite zahteve glede prilagajanja okolju (izogibajte se visokim temperaturam in vlažnosti, izogibajte se močnim elektrostatičnim virom); svetovati strankam, naj med montažo uporabljajo mehka orodja, da se izognejo neposrednemu iztiskanju zaslona. Vzpostavite mehanizem hitrega poprodajnega odziva, zagotovite tehnično analizo in podporo pri vračilu in menjavi naročil s težavami Mure ter zberite povratne informacije o terminalih za obratno optimizacijo zasnove izdelka.

Zaključek

BistvoLCD Muraje rezultat sinergijskega učinka preciznih optičnih sistemov in zunanjih dejavnikov. Njegova rešitev se ne opira le na tehnološko nadgradnjo, ampak tudi na vzpostavitev miselnosti nadzora kakovosti v celotni verigi. V kontekstu vse hujše konkurence na svetovnem trgu zaslonov je nenehno zmanjševanje stopnje napak Mura z optimizacijo procesov, natančnim odkrivanjem in storitvami celotnega cikla osrednja pot za podjetja, ki se ukvarjajo s prikazovanjem, da povečajo zunanjetrgovinsko konkurenčnost in pridobijo zaupanje strank. Z nenehnim ponavljanjem tehnologije imamo razlog za domnevo, da se bo kakovost zaslona izdelkov LCD še naprej prebijala in prinašala boljšo vizualno izkušnjo globalnim uporabnikom.
